Fabrication de Kinoflow...

Me revoilà après quelques recherches dans le catalogue Osram.
Je sais maintenant quelles lampes il me faut :
Des fluocompactes (en forme de U) de 60cm et 55w nomées Dulux L 55w954 (le 9 exprime un CRI > 90% et le 54 une TC de 5400°K). Le problème c'est que le grossiste d'électricité tertiaire du coin ne les a pas en référence. Maintenant que je sais ce que je veux, il faut trouver quelqu'un qui veut bien m'en vendre un carton.
Pour l'appareillage, des ballasts électroniques non gradables feront l'affaire.

Dès que j'ai tous ça je vous fait signe, avec références, prix et photos.

Cordialement,

Laurent
FdF



Tubes Neons Qui Chauffe ??

Bonjour,

Je souhaiterai fabriquer un système d'éclairage type kinoflow.
Surtout pour de l'incrust.
En parcourant pas mal de forum, même s'il n' y a pas vraiment foule qui s'intéresse à cela, et bien j'ai réussi à grapiller quelques infos.
Alors je viens juste de finir de filmer mon petit kit et aucun scintillement ne semble apparaitre.
J'ai pris 2 tubes OSRAM 5400 K° 55W, ballast electronique et plafonnier à néons mesurant 120 cm que j'ai soigneusement coupé en 2 pour faire de kits kino.
Ces tubes sont monté sur des douilles de types 2g11.

Mais j'ai un petit problème, n'y connaissant rien en electricité, j'ai fait mon branchement directement du ballast éléctronique au néons, pas de starter, mais le problème c'est qu'ils s'allument bien, mais ils ont tendance à chauffer.
Croyez vous que la prise terre ai son importance ??

C'est pas normal non ??

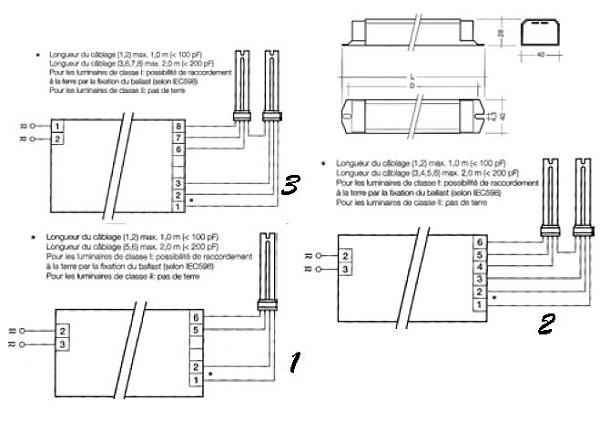

Je vous joint la copie de la notice de montage, en ce qui me concerne plan n° 3

Un grand merci pour votre aide.
dès que j'ai finis, ( un bon coup de peinture noire s'imposera) je vous ferai parvenir des photos



salut,

je reprend un peu plus haut le topic, pour les volets :

/!\ l'Aquilux (c'est ce qu'utilise les agences immobilieres pour les panneaux mis sur les facades des maisons a vendre) est une matiere plastique "souple" et translucide. Vu son poids je ne pense vraiment pas que ca soit adapté, au moindre coup de vent ca va bouger.
Par contre au brico du coin tu devrais pouvoir trouver des feuilles d'alu ou du plexiglass, un peu plus cher que l'aquilux mais nettement plus ride

description de l'aquilux
Plaque pvc

@ ++
Seb



Kinoflow suite et fin

Bonjour tout le monde,

Ca y est j'ai fini mais kino, je n'y connais rien en electricité mais quand on veut on peut, enfin je crois.
Sinon je vous joins les photos de mon bébé, faut que je songe à mettre des coupe flux mais on verra une fois le 2 ème terminé.
Tubes fluos compactes 55 W OSRAM 954, 5400 K°.
2 douilles, 1 jeux de reflecteur aluminium qu'on trouve sur le net chez les revendeurs d'équipements d'aquarium, 1 ballast éléctronique ( c'est pas donné) et enfin une caracsse de plafonnier à néon de 120 cm, que j'ai pris un réel plaisir à couper en 2.
1 bon coup de peinture noir.


A votre disposition.

Un comptable fou de vidéo.



Bravo le résultat a de la gueule, la structure est en bois ?

J'en ai fabriqué avec 4 néons de 60cm mais ma structure est beaucoup trop lourde. J'ai pas mis de ballast mais pourtant ca ne flick pas à l'image. Faudrait que je fasse aussi des photos.



Merci,

La structure est en métal, très lègers, je penses moins de 2 kg.
J'attend tes photos

Voili voilou.



Montage intéressant...

Mais les photos postées sont un peu petites pour distinguer les éléments en détail...
Aurais-tu la possibilité de re-poster ces photos dans un format plus grand et en utilisant un hébergeur dédié (comme imageshack, par ex) ?

++



Bonjour,

Je reviens du salon SATIS, c'est vraiment merveilleux ce monde mais faut avoir beaucoup mais beaucoup d'argent.
Un kit kino ca coûte 1500 €.
Le mien m'a coûté aux environs de 120 €

ImageShack - Hosting :: dsc00012as4.jpg
ImageShack - Hosting :: dsc00013rp0.jpg
http://img519.imageshack.us/img519/3195/dsc00004bg6.jpg
http://img299.imageshack.us/img299/328/dsc00003ki4.jpg
http://img164.imageshack.us/img164/4214/dsc00009gh6.jpg



Merci pour le re-post !

++



BRAVO !!! Ca a vraiment de la gueule on croirait des vrais !!! merci pour tes explications et les photos ... Je file acheter tout ce qu'il faut pour m'en construire un premier des aujourd'hui !!!!



récupération kinoflow

Salut tout le monde,

Alors voilà j'ai récupéré 4 carcasse de kino 2 ube de 36 w et 2 modèle plus petit.
La boite voulait s'en débarrassé, j'ai pu récupéré également 4 ballast.
Faut que je monte dessus des baby plate et mette tout cela sur trepied, mais j'ai fait les branchement hier et que la lumière soit.

Je vous mettrais les photos une fois mes kino monté

A très bientôt.



Petite astuce pour des ballast fluo electronique pas cher tu achetes des fluocompact 20w tu casses la lampe et tu recuperes le ballast electronique pour alimenter des tubes 18w Osram equilibrés 3200°K ou 5600°K ultra leger et pas cher
quand a moi je suis a la recherche de ballast 12v pour tube 22w si possible dimmable
si quelqu'un a une info
A+



voilà enfin mes kino terminés !!!

Salut tout le monde,

Alors voici quelques photos en attendant les autres , problèmes sur imageshak


http://img386.imageshack.us/img386/2011/dsc00054ru8.jpg
http://img176.imageshack.us/img176/1116/dsc00057of0.jpg


A+



Salut a tous tres interressé par votre topic car je contait acheter un kit kino

es que l'un d'entre vous peut poster un " plan " de fabrication car j'ai pu recuperer 2/3 info ici est la mais rien de vraiment concret

sa sera tres sympa si quelqu'un pouvais poster un mode d'emplois car je ne suis pas du tout eletricien
merci d avance

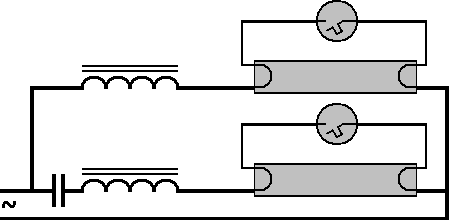

Si tu as deux tubes, ils doivent s'allumer alternativement afin d'éviter le scintillement. Pour cela un sur deux ou deux sur quatre doivent être dephasé de 180 °, ce que l'on obtient en y ajoutant un condensateur sur chaque tubes paire. C'est ce qu'on appelle un montage duo
